FLOW-3D介绍

子栏目:铸造    喷涂    焊接    水利工程    航空航天    喷墨工艺    多相流    微流体    船舶近海工程    通用流体控制


flow3d
FLOW-3D是高效能的计算仿真工具工程师能够根据自行定义多种物理模型,应用于各种不同的工程领域。籍由精确预测自由液面流动(free-surface flows), FLOW-3D 可以协助您在工程领域中改进现有制程。 FLOW-3D是一套全功能的软件,不需要额外加购网格生成模块或者事後处理模块。完全整合的图像式使用者介面让使用者可以快速的完成仿真专案设定到结果输出。

FLOW-3D的优势

网格可自由分割,不需与几何图档建立关连

FLOW-3D使用的网格建立技术,结合了简单矩形网格弹性化设计的优点,这种特色称为 “free-gridding”。因为网格与几何图档没有建立关连性,因此可以自由变更。这个特色大幅度取代了有限元素网格必须与几何图档相关联,不易变更网格图档的缺点。 FLOW-3D 采用可自行定义固定格点的矩形网格区块(因为容易产生,并且适用于各种仿真模拟),流体可为连续或者是不连续的状态。这样的特性可提升计算精确度,较少的内存量,以及较简单的数值近似。

FAVOR 可以描述非常复杂的流场运动模式

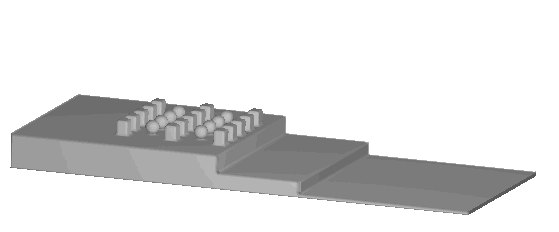

FLOW-3D 的特色 FAVOR (Fractional Area Volume Obstacle Representation) method。该技术可让矩形网格也能描述复杂的几何外型。

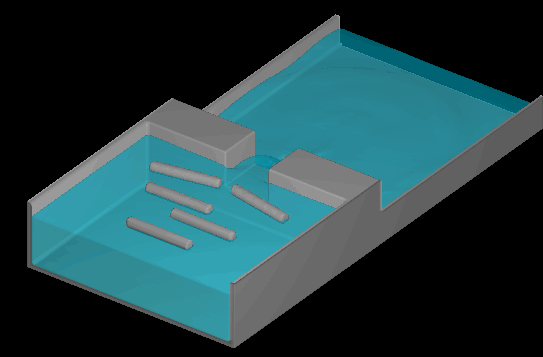

flow3d 水库 漂浮案例

TruVOF 与自由液面模型描述

FLOW-3D 与其他 CFD 软件最大的不同,在于其描述流体表面的方法。该技术以特殊的数值方法追踪流体表面的位置,并且将适合的动量边界条件施加于表面上。在FLOW-3D中,自由液面是以由一群科学家组织开发之 VOF 技术计算而得,包括了 Flow Science 的创始人(当时位于Los Alamos 国家实验室)的 Dr. C. W. Hirt。许多 CFD 软件宣称其拥有与 VOF 类似之计算能力,但是事实上仅采用了 VOF 三种基本观念中的1 或 2 种, 采用 pseudo-VOF 计算可能得到不正确的结果。FLOW-3D 拥有 VOF 技术中的全部功能,并且已被证明能够针对自由液面进行完整的描述。另外, FLOW-3D 更基于原始的 VOF 理论,开发了更精确的边界条件以及表面追踪技术,我们称之为TruVOF。

多网格区块建立技术能够大幅度的提升计算效率

FLOW-3D 提供多网格区块建立技术,该技术能够让有限差分法计算更有弹性,并且更具效率。在标准的有限差分法网格中,局部加密可能会造成网格大幅增加,因为局部加密网格会对整体网格的三维方向造成影响。采用多网格区块能够做局部的网格加密,而不影响到整体网格数量,使用者可以用较少的硬件资源完成复杂的计算。而多网格区块能够采用连 接式(Linked)或者是巢式(Nested)网格区块进行网格建立,能够针对使用者希望察觉问题的部分做局部加密,
flow3d-vof 大坝案例
